電流傳感器也稱為磁傳感器，可用于家用電器，智能電網，電動汽車，風力發電等。我們的生活中使用了許多磁性傳感器，例如計算機硬盤，指南針，家用電器等。電流傳感器是一種有源模塊，例如霍爾器件，運算放大器以及最后的功率管，都需要電源和功耗。

    電流傳感器是一種檢測設備，它可以感測被測電流的信息，并且可以根據某些規則，處理，存儲，顯示，將檢測到的信息和感測到的信息轉換為符合某些標準或滿足信息傳輸所需的其他信息形式的電信號，記錄和控制要求。

    不管開環還是閉環原理，電流傳感器的基本性能都沒有太大不同?；緝?yōu)點是：響應時間快，溫度漂移小，精度高，尺寸小，頻率帶寬大，抗干擾能力強，過載能力強。電流傳感器的使用說明：接線時，請注意端子的裸露導電部分，以盡可能防止ESD沖擊。需要具有專業施工經驗的工程師對該產品進行接線操作。電源，輸入和輸出電纜必須正確連接，并且不能放錯地方或接反，否則可能損壞產品。

    電流傳感器的精度是在初級側的額定值的條件下獲得的，因此，當測得的電流高于電流傳感器的額定值時，應選擇更大的傳感器。當測得的電壓高于電壓傳感器的額定值時，應重新調節限流電阻。

    電流傳感技術分類介紹-基于法拉第定律的電流傳感技術

    羅氏線圈Rogowski線圈被定義為用于測量交流電（AC）的電氣設備。它也用于測量高速瞬態，脈沖電流或正弦電流。Rogowski線圈的名稱以德國物理學家WalterRogowski的名字命名。Rogowski線圈是均勻纏繞的線圈，匝數為N，橫截面積A恒定。Rogowski線圈中沒有金屬芯?？招揪€圈放置在導體周圍，由電流產生的磁場在線圈中感應出與電流變化率成比例的電壓。該電壓被積分，產生與電流成比例的輸出。

    電流傳感技術分類介紹-磁場傳感技術

    霍爾電流傳感器是基于霍爾效應的設備，霍爾效應傳感器是埃德溫·霍爾（EdwinHall）在1879年根據洛倫茲力的物理原理發現的。它們由外部磁場激活。在這種通用設備中，霍爾傳感器感測由磁系統產生的磁場。該系統通過輸入接口響應要檢測的量（電流，溫度，位置，速度等）?；魻栐腔镜拇艌?chǎng)傳感器。它需要信號調理以使輸出可用于大多數應用。由一次電流（Ip）產生的磁通量會集中在磁路中，并使用霍爾器件進行測量。然后，對霍爾器件的輸出進行信號調理，以提供一次電流的精確表示。又可分為開環和閉環兩種技術類型。

　　電流是什么？電流是在電導體或空間中移動的帶電粒子流，例如電子或離子。它是通過一個區域的凈電荷流動速率來衡量的。移動的粒子稱為電荷載流子，根據導體的不同，它可能是幾種粒子中的一種。在電路中，電荷載流子通常是通過導線移動的電子。測量單位用安培表示，符號為I。

　　電流傳感器技術是檢測電流并將其轉換為可觀察的形式。在電氣工程中，電流傳感技術可以是用于測量電流的多種技術中的任何一種。電流的測量范圍從皮安到上萬安。電流傳感技術的選擇取決于要求，例如大小，精度，帶寬，成本，耐用性，隔離度或尺寸等。電流值可以由儀器直接顯示，也可以轉換為數字形式以供監測或控制系統使用。

　　電流傳感器技術分類介紹：非隔離絕緣，分流電阻---AC+DC

　　隔離絕緣：基于法拉第定律的電流傳感技術，AC，電流互感器，羅氏線圈

　　磁場傳感技術：AC+DC，霍爾效應，磁通門傳感器，磁阻式

　　電流傳感技術分類介紹-分流電阻：電流傳感的常見和簡單方法是使用分流電阻。分流電阻兩端的電壓降與其電流成正比,成本較低。

電流傳感器優勢分析：

電流傳感器的基本優點在于：響應時間快、低溫漂、精度高、體積小、頻帶寬、抗干擾能力強、過載能力強。

電流傳感器是一種有源模塊，如霍爾器件、運放、末級功率管，都需要工作電源，并且還有功耗。電流傳感器不論是開環還是閉環原理，基本的性能區別不大。

電流傳感器優勢：

1、在進口產品的再改造和舊設備的技術改造中，非接觸檢驗顯示出非接觸測量的優勢；電流的數值可以在原設備的電氣接線中測量，而無需任何改變。

2、傳統的電流電壓互感器，雖然工作電流電壓水平較高，在規定的正弦工作頻率下精度較高，但其合適的頻段非常窄，無法傳遞DC。另外，工作時有激磁電流，所以是電感器件，只能在響應時間上做幾十個。ms。

3、傳統檢測元件受到許多因素的限制，如規定頻率、規定波型和響應滯后，無法適應大功率變流技術的發展。新一代霍爾電流電壓傳感器、電流電壓傳感器和真正有效的樹枝應運而生。AC/DC將轉換器組合成一體化的變送器，已經成為人們熟悉的檢驗?zāi)K。

4、使用分流器的缺點是無法隔離電源，還有插入損耗。電流越大，消耗越大，體積越大。我們還發現分流器在檢查高頻大電流時不可避免地具有電感性，無法真正傳遞被測電流波形，也無法真正傳遞非正弦波形。

5、使用非常方便，取一個非常方便。LT100－C一個100的電流傳感器串在M端和電源零端。mA模擬表頭或數字萬用表，連接工作電源，將傳感器放在電線電路上，可以準確顯示主電路0~100。A電流值。

    圖2整車電器檢測設備布置

    2．控制模塊軟件一致性檢查

    通過讀取ECU中的軟件版本與標準軟件版本進行對比，能夠?qū)CU進行軟件一致性校驗。這對于具有ECU刷寫功能的車型尤為重要（見圖1）。因?yàn)獒槍?duì)不同車型采用的ECU硬件相同但軟件卻不同，需要進行模塊軟件刷寫。在刷寫過程中可能因?yàn)檐囆瓦x錯或操作人員掃描失誤導致軟件刷寫錯誤。

    3．對整車電器功能性檢查

    設備通過對ECU的控制，激活車輛各種電器零件，進行功能性檢測。有些電器零件在滿足一定條件下才能夠工作（如空調必須在發動機起動后才能開啟），而通過ECU直接控制則可以跳過這些條件直接激活電器功能，使得車輛在靜態時就能夠完成所有的功能性檢測，并且功能性檢測診斷設備能夠自行完成，無需人工干預。依據主機廠投資不同，電子電器檢測設備的設置站點不同，目前國內自主品牌一般在車門分裝線與儀表分裝線各設置一個站點，在CP7生產線動態測試前進行整車ECU故障清除，因方向盤轉角標定需借助四輪定位儀完成，故在此設置一站點。對于轉轂試驗臺，每個主機廠可根據自己的不同情況自行選擇，動態測試前進行電器件功能檢測（見圖2），最后，在出廠前進行ECU模塊刷寫。

    4．對整車電子電器系統中電流的檢測

    電流檢測是電子電器檢測中重要的環節之一。通過讀取各種電器零件在工作中的電流，判斷電器零件、零件線束和零件功能是否正常。在對各種電器零件進行基礎的電器設備功能性檢測時，對于功耗較高的、易損壞的電器零件還要進行底層電流檢測。因?yàn)橛行╇娖髁慵词构δ苷５琅f存在電流值過大或過小的情況，過大易導致線束燒毀，過小易導致功能無法激活。因此，電流檢測就顯得非常重要，它能夠有效地發現這樣的缺陷隱患。圖3所示為電子電器檢測設備對4個車門的電器與線束的通斷進行檢測。

    圖3電子電器檢測設備對整車車門的檢測

    國內自主品牌企業的項目戰略情況

    目前，在國內自主品牌汽車企業中，電子電器檢測項目處于剛剛起步階段。從剛開始對電子電器監測單一設備的認識，到最后與整個公司資源管理的融合，以及質量管理體系的滲透，電子電器檢測項目在某種意義上是一個企業技術功底的比拼。圖4所示為電子電器檢測設備實施的邊界條件。

    在電子電器檢測項目實施的過程中，通常會遇到以下問題：

    1．部門之間協調不足

    將電子電器檢測作為生產部門或工藝部門的一部分獨立存在。沒有將上游系統、整車開發平臺和品質監控部門集合在一起進行統一協調，導致電子電器檢測系統無法發揮應有的功效。

    2．零部件電器性能不滿足要求

    因零部件無設計的電器參數標準，導致檢測的電器性能值不能確定，如果將參數放大起不到電子電器檢測的目的，如果將參數值設小，工廠為保證裝車合格率，只能將檢測標準無限擴大，從而失去檢測意義。

    圖4電子電器檢測設備實施的邊界條件

    3．信息化配套系統不完善

    沒有完善的工業網信息系統的軟硬件支持，電子電器檢測系統很難高效地工作，并且部分功能只能通過各種降級方案實現：圖3形象地描述了客戶需求在公司ERP模塊資源整合，通過精準化、及時化的生產組織，將客戶個性化需求轉化到批量生產中信息的惟一性，使得生產的產品零缺陷。

    為全方位控制整車生產信息，汽車主機廠生產排產部門依據整車VIN碼，查詢整車配置信息，對所有工位零件及配置信息進行追蹤與控制。每個主機廠處理方式及層次不同，如果直接依據銷售配置表在研發信息化系統中對整車硬件和軟件選項庫進行整車信息統計，傳遞給公司制造信息化系統，能夠大大提升電子電器檢測設備的準確率。

    總結

    為使車輛出廠前的缺陷程度降低、成本控制合理且車輛更加安全，并達到有效提高產品質量及品牌競爭力的目的，需要完善電子電器檢測設備統計系統及分析軟件，對電子電器性能、故障類型和故障原因進行全面、詳細的分析，對于提高整車制造工藝水平及控制成本有著極大的幫助。

　　FPGA圖像處理模塊.用于嵌入視覺和控制算法NI1483CameraLink適配器模塊與NIFlexRIO現場可編程門陣列(FPGA)板結合，為直接在FPGA上嵌入視覺和控制算法提供了一種解決方案。

　　工程師和科學家可以使用FPGA來實時處理和分析圖像

　　I1483非常適合于光學相干斷層掃描(OCT)和高速控制系統的應用，如激光對準和分選。該模塊支持基本的，中等的和全配置的相機鏈接設備，以及80位10點配置，所有高達85兆赫。該設計使工程師和科學家能夠在使用自定義圖像傳感器時定制圖像采集。該模塊還集成了幾個I/O選項，包括四條TTLI/O線、兩個光隔離輸入和一個正交編碼器輸入，除了許多模塊化的I/O和工業通信選項可用的PXI平臺。

　　對于必須為監測或故障排除目的而制造的基本電子元件，電流一直是更有問題的參數。在實驗室或testbench上下文中，斷開電路并插入電流表直接測量電流可能很簡單..在生產測試環境中，在現場服務中，或在系統運行時對其進行監測和診斷測量，這種方法往往不方便或不可能。將低值電阻元件放置在電流路徑中并測量其上產生的電壓也會出現類似的接入問題，在工業驅動器或逆變器等高壓系統的情況下也會出現安全問題。?

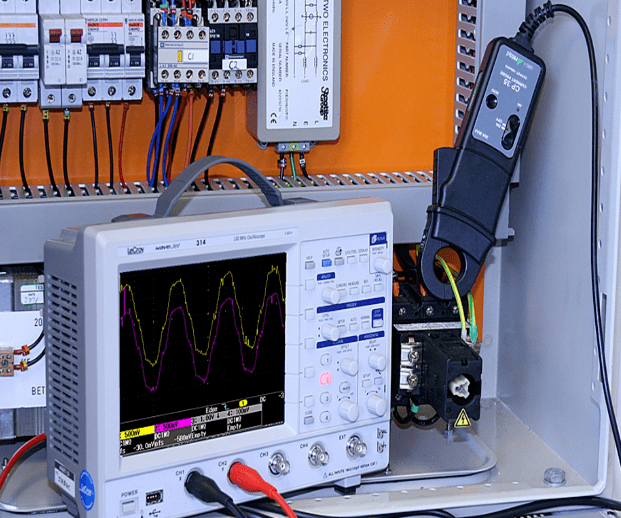

　　??解決這個問題的一個熟悉的工具是夾緊電流探頭。根據基本電磁原理，我們知道在導體中流動的電流在它周圍形成磁場；鉗位探頭使用該磁場間接測量電流。一些工程師認為鉗位電流探頭是一個有用的附件，但精度有限。新的設計克服了任何這樣的限制，并提供了范圍、準確性和穩定性性能，符合當今生產和維護測試場景的要求。探針可以與萬用表接口，也可以配置為波形捕獲設備，以連接到示波器。

　　?汽車系統測試帶來了許多測量挑戰。它需要很高的動態范圍；當發動機起動機電動機投入時，電流探頭必須測量幾百安培，而在天平的另一端，它必須解決毫安甚至微安的電流一電動汽車和混合動力車的發展速度的增加將增加進一步的需求?，F(xiàn)代汽車系統中的一個典型測試用例是監測汽車系統在概念上轉動時產生的待機電流o任車輛設計包含了許多電子控制單元(ECU)，所有這些單元都通過基于總線的互連相互作用，整個系統在逐漸關閉到靜止?fàn)顟B(tài)時的行為可能是非常復雜的，并且可能需要很多分鐘甚至幾個小時。這直接導致需要測量工具，不僅解決非常低的電流，而且在長期內以穩定和完全可重復的方式這樣做。??

　　鉗位探頭的核心是對磁路的詳細了解和細致設計..雖然表面上相似，但在dif-中使用了三種不同的測量原理。

　　不同的探針設計。在每一種情況下，探針的顎，當圍繞導體關閉時，形成一個磁環。

　　?一種變體使用放置在磁環間隙內的霍爾效應傳感器；該回路將導體周圍的磁場集中到間隙中，霍爾傳感器發展成比例電壓。這被稱為開環設備：另一種閉環配置在磁芯周圍增加了一個繞組，通過該繞組，伺服放大器驅動電流使霍爾傳感器的磁場無效。與所有這些平衡測量技術一樣，這種閉環布置可以增加范圍和線性度，部分是通過保持磁組分遠離其飽和區域。?

　　?第二個基本原理是磁通門傳感器，它使用磁環的全B-H磁化特性。交流信號驅動磁芯進出其飽和區域：由于被測導體而產生的附加磁場的存在影響了磁性材料在其B-H環周圍的漂移，由此可以導出測試電流的值。

　　另一種技術只測量交流電流，而前面提到的方法可以同時處理直流和交流；這是羅格斯基科勒方法，其中磁環是一個空氣芯繞組。感興趣的電流引起的磁場在線圈中產生一個電壓，即電流的導數(di/dt)；信號調理然后將該電壓集成到電流的測量中?；趥鞲衅鞯奶结樋梢詼y(cè)量到幾毫安，1%的精度和imA分辨率；磁通門技術可以將其擴展到以ioojiA的分辨率測量imA。?高性能探頭的頻率響應擴展到100kHz以上，使之成為可能。

　　工業驅動器和逆變器電流流動的諧波分析，脈沖響應時間在I(IS)下。

　　測試環境如上所述，磁設計是性能的關鍵。諸如汽車行業中的bonnet測量或工業環境中接近電機驅動器等環境對精密系統極為不利。在基本的層面上，電流探頭的機械設計必須是穩健和準確的，這樣磁環就能被正確地關閉，并且每次應用探頭時都建立了相同的條件。

　　在微安培區域?qū)崿F(xiàn)分辨率要求對外部磁場進行高水平的篩選，同時對感興趣的領域提供高靈敏度。在工業驅動環境中，雜散場（和其他電噪聲）的潛力是顯而易見的；同樣，在汽車環境中，將有多個電機和其他系統在附近。

　　即使是地球的磁場也必須考慮；在半徑為2cm的ima電流產生的磁場強度是io納米特斯拉；地球的磁場大約是幾十微特斯拉..然而，制造高性能鉗位探頭所需的磁性設計專門知識遠遠超出了篩選。探頭精度是常規指定的導體在探頭孔徑的中間，電線正常到平面的磁環。在真正的測試中?

　　以此判斷交流發電機是否正常：占空比是脈沖信號的正半周與一個周期的百分比。發動機電控系統中測試占空比的部位，主要是以脈沖電流工作的各種電磁閥。如對電控化油器混合比控制電磁閥、怠速電磁閥、EGR電磁閥、活性炭罐控制閥、分電器霍爾傳感器的檢測等。通過測量的占空比數值與各汽車廠家提供的標準值對比，很容易就可以判斷故障所在。
